電動調節閥的工作原理
眾所周知，21世紀是電氣發展的鼎盛時期。在城市供暖系統中以及農業領域灌溉打藥行業必不可少的就是閥門。我們知道像城市暖氣管道上的熱量，如果用人體去直接調節觸摸的話，肯定會傷害到人體表面肌膚同樣的如果是農藥管道中的農藥泄露的話不注意可能會危及生命。由此可見調節閥門有多重要，電動調節閥可以代替人們?nèi)フ{(diào)節介質的用量十分方便。
電動調節閥是石油化工有自動調節壓力和流量的重要執行儀表設備，它與氣動薄膜調節閥相比，具有動作靈敏可靠 信號傳輸迅速和傳送距離遠等特點。便于使用在氣源安裝不方便的場合。電動調節閥已經成為了自動控制過程中重要的執行儀表設備，掌握正確迅速的調整方法，是保證調節閥的正常工作的前提條件。

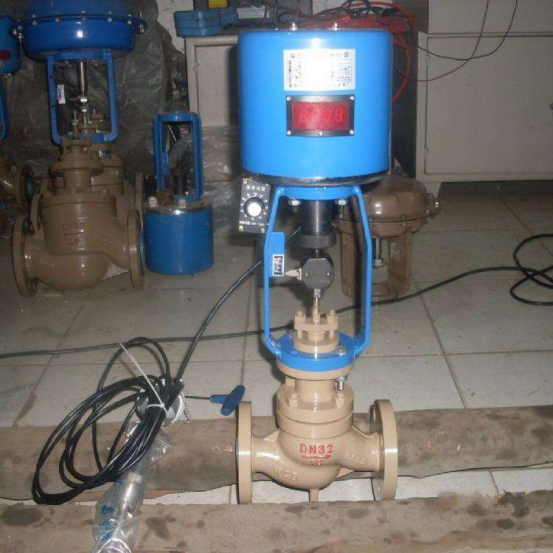

那什么是電動調節閥的工作原理呢 讓我=我們一起來看一下：電動調節閥的主體由閥門部件，電動執行器和電動執行器與閥門部件之間的連接件部件，新型電動調節閥驅動系統采用步進電機作為其驅動電機，具有較好的啟停和反轉響應特性，傳動機構采用同步齒形帶與帶輪齒和傳動不僅能保持準確的傳動比，而且能夠吸收震動，降低噪音。電動調節閥執行器內涵同一眼功能電機電源220VAC或者380VAC，接受來自上位機的4-20MA或者1-5VDC的標準信號，閥內控制器把電流信號轉化為步進電機的角行程信號，電機轉動由齒輪杠桿或者齒輪加杠桿帶動閥桿運作，實現直行或角行程運動，自動的控制調節閥開度，達到對管道內流體的壓力，流量等工藝參數的連續調節，同時還提供反饋信號，電機運作，通過齒輪運作，由三接頭的滑動變阻器輸出閥門的定位信號。
